Двигатель Isuzu 4JG2 3 л/120 л. с.
Содержание
Создавался производителем Isuzu двигатель 4JG2 под конкретные модели внедорожника Bighorn и Wizard вместо 4JG1T. Трехлитровую версию 4JG2 с 1991 года начали использовать в пятидверных внедорожниках. Старый 2.8 л дизель 4JG1T остался для комплектации трехдверных внедорожников. В 1998 году вышел мощный дизель новой серии 4JX1 с двумя распредвалами и 14 клапанами. Им заменили обе предыдущих версии турбированных моторов.

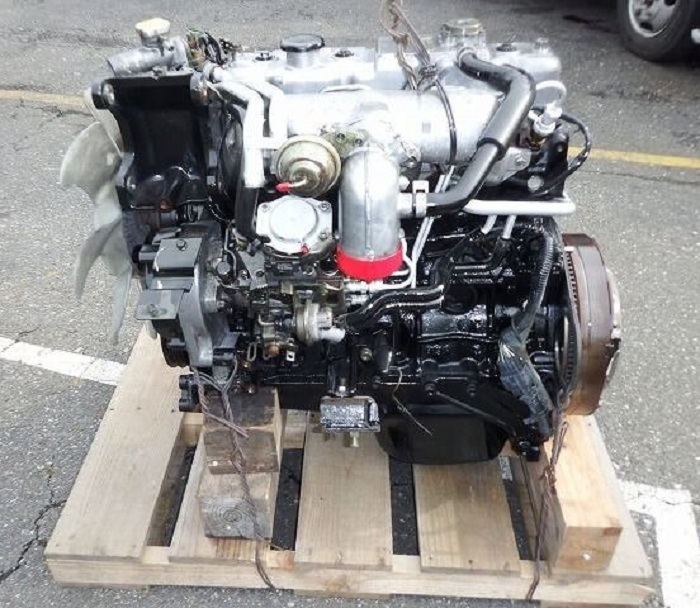

Технические характеристики 4JG2 3 л/120 л. с.
Для обеспечения 120 л. с. и 270 Нм в дизеле использована рядная схема двигателя и турбина с интеркуллером. Разработчики Isuzu применили в двигателе следующие технические решения:
- нижнее расположение единственного распредвала ДВС;
- верхнее расположение 8 клапанов (впуск и выпуск на каждом из 4 цилиндров);
- схема газораспределения OHV;
- ременный привод с коленвала на распредвал;
- навесное оборудование оригинальной конструкции, например, крупногабаритный маслонасос с охладителем;
- механический или электронный ТНВД.

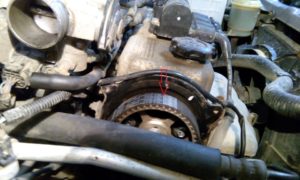

Обрыв ремня ГРМ для движка 4JG2 не проходит бесследно: либо поршень без цековки гнет клапана, либо изгибаются штанги толкателей коромысел. Заводская форсировка за счет установки интеркуллера с турбиной всегда надежнее, чем модернизация, выполненная в гараже своими руками. Благодаря наддуву, производителю удалось увеличить мощность до 120 л. с.
В таблице собраны технические характеристики 4JG2:
| Изготовитель | Isuzu, Fujisawa Plant |
| Марка ДВС | 4JG2 |
| Годы производства | 1991 – 2007 |
| Объем | 3059 см3 (3 л) |
| Мощность | 70 – 88,3 кВт (95 – 120 л. с.) |
| Момент крутящий | 270 – 294 Нм (на 2200 об/мин) |
| Вес | 275 кг |
| Степень сжатия | 20,1 |
| Питание | ТНВД |
| Тип мотора | рядный дизель |
| Зажигание | DID-4 |
| Число цилиндров | 4 |
| Местонахождение первого цилиндра | ТВЕ |
| Число клапанов на каждом цилиндре | 2 |
| Материал ГБЦ | сплав алюминиевый |
| Впускной коллектор | дюралевый |
| Выпускной коллектор | литой чугунный |
| Распредвал | чугунный |
| Материал блока цилиндров | чугун |
| Диаметр цилиндра | 95,4 мм |
| Поршни | алюминиевые |

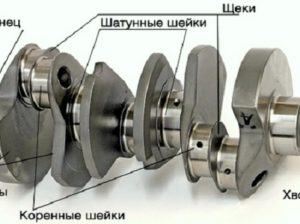

| Коленвал | 5 опор, 8 противовесов |
| Ход поршня | 107 мм |
| Горючее | дизтопливо |
| Нормативы экологии | Евро-3 |
| Расход топлива | трасса – 12 л/100 км смешанный цикл 16 л/100 км город – 17 л/100 км |
| Расход масла | максимум 0,6 л/1000 км |
| Какое масло лить в двигатель по вязкости | 10W40 и выше |
| Какое масло лучше для двигателя по производителю | Valvoline, BP, Castrol |
| Масло для 4JG2 по составу | зимой синтетика, летом полусинтетика |
| Объем масла моторного | 6,5 л |
| Температура рабочая | 95° |
| Ресурс ДВС | заявленный 300000 км реальный 400000 км |
| Регулировка клапанов | винты регулировочные |
| Система охлаждения | принудительная, антифриз |
| Объем ОЖ | 9,5 л |
| Помпа | LXK UBS69W |
| Свечи на 4JG2 | NGK Y-719RS1, Denso Y-711J |
| Зазор свечи | 1,1 мм |
| Ремень ГРМ | Dayco 94332, Blue Print ADZ97506, Ashika 40-09-993, 119 зубьев |
| Порядок работы цилиндров | 1-3-4-2 |
| Воздушный фильтр | Nipparts J1329010, Magneti 153071762030, LYNXauto LA-768 |
| Масляный фильтр | Nipparts J1313014, Magneti 153071762180, Champion COF100271S |
| Маховик | 8 посадочных отверстий |
| Болты крепления маховика | М12х1,25 мм, длина 26 мм |
| Маслосъемные колпачки | JF-66023, MV7 |
| Компрессия | 32 бар |
| Обороты ХХ | 400 – 450 мин-1 |

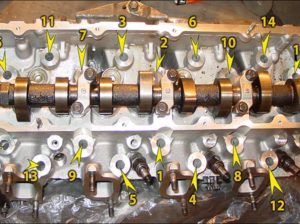

| Усилие затягивания резьбовых соединений | свеча – 14 Нм маховик – 118 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 80 Нм, 167 Нм (коренной) и 40 Нм, 63 Нм (шатунный) головка цилиндров – две стадии 45 Нм, 120 Нм |
В руководство пользователя внесены сроки ТО и описание параметров турбированного дизеля. Кроме того, мануал содержит всю необходимую информацию для того, чтобы капремонт и обслуживание можно было осуществить собственными силами – фото и инструкции каждой операции.
Особенности конструкции
Для этого силового привода важной особенностью является наличие турбины. Для обеспечения степени сжатия 18,1 единиц воздух перед впускным коллектором дополнительно охлаждается интеркуллером. В двигатель 4JG2 заложены технические решения:
- головка блока цилиндров алюминиевая;

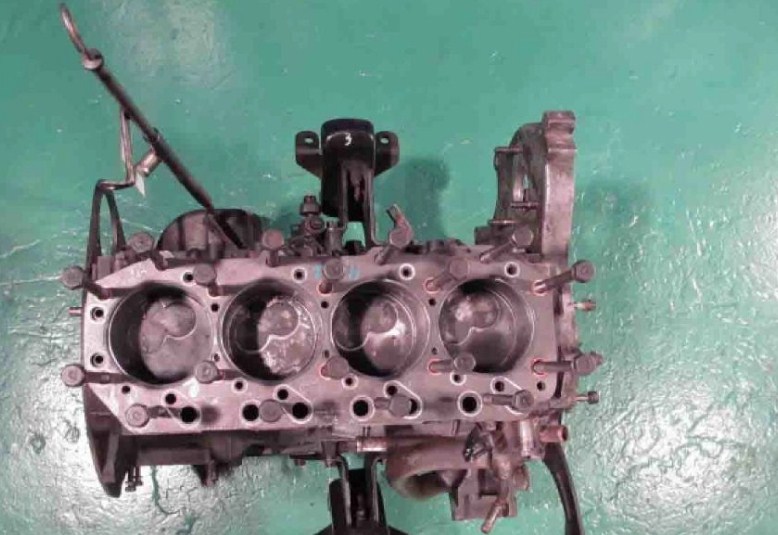

- блок чугунный с чугунными же гильзами цилиндров для обеспечения высокой ремонтопригодности;

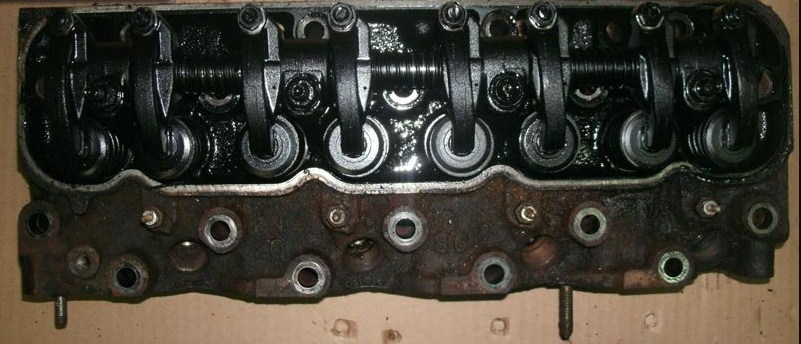

- схема газораспределения OHV – распредвал снизу, коромысла приводятся в действие штоками;
- мотор длинноходный, так как соотношение хода поршня к диаметру цилиндра изначально больше единицы;
- гильзы «сухого типа», устанавливающиеся без приспособлений;
- фильтр масляный устанавливается непосредственно на насос;

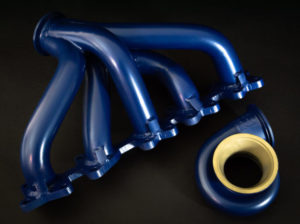

- чугунный выпускной коллектор малого объема под турбину наддува;
- большое сечение канала рециркуляции выхлопных газов;
- два клапана рециркуляции;

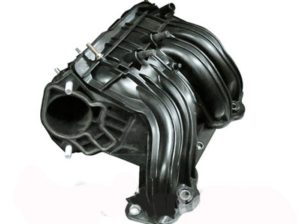

- прямоугольное сечение каналов впускного коллектора;
- система впрыска формкамерная;
- впуск и выпуск разнесены в разные стороны на ГБЦ;
- выпускные каналы имеют слегка винтовую форму, чтобы обойти отверстия под толкатели коромысел;
- алюминиевые коромысла с напаянными чугунными головками толкателей;
- очень тяжелый широкий маховик с узким венцом;
- гильзы цилиндров покрыты хромом, имеют микропоры, задерживающие капельки масла во избежание масляного голодания;
- система смазки принудительная полнопоточная;
- большие объемы охлаждающей жидкости и масла увеличивают бюджет эксплуатации.

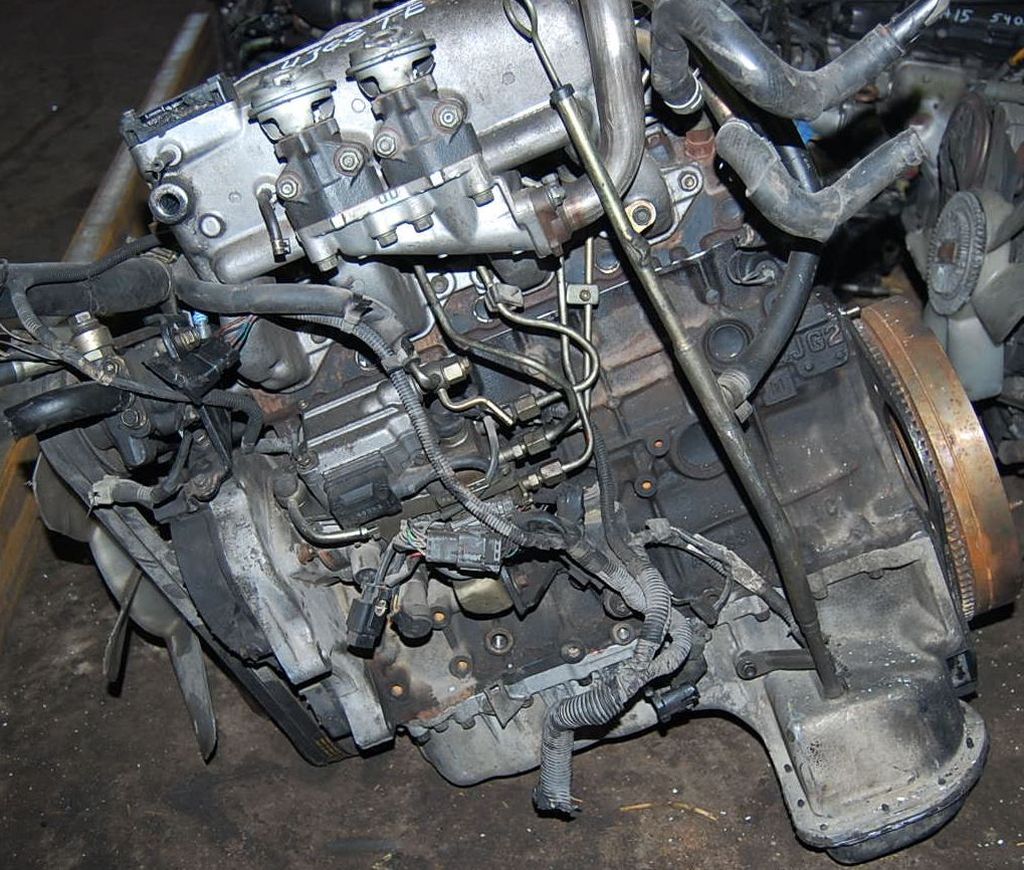

Произвести капитальный ремонт можно собственными силами в гараже. Удачно скомпонованное на корпусе движка навесное оборудование этому не мешает.
Плюсы и минусы
В сравнении с предыдущими версиями, устанавливавшимися на внедорожники Isuzu, характеристики двигателя улучшены, однако имеются некоторые минусы конструкции.
Пружины толкателей клапанов излишне мягкие, поэтому происходит быстрый износ распределительного вала, повышается расход масла.
С одной стороны, гильзы должны вставляться в блок от руки, без запрессовки, что позволяет сохранить их геометрию без дополнительной механической обработки во время капремонта.
С другой стороны, у гильз нет ремонтных размеров, что вынуждает пользователя покупать новые поршни взамен изношенных, а это дополнительно увеличивает стоимость обслуживания движка.
В принципе, устройство ДВС обеспечивает высокий эксплуатационный ресурс, однако расход ГСМ изначально высокий.
Список моделей авто, в которых устанавливался
Производителем Isuzu мотор 4JG2 создан для внедорожников:
- Trooper/Bighorn – 2 поколение, полный привод, для внешних рынков (Азия, Европа);
- Wizard/Rodeo – первое название для внутреннего рынка, второе для внешнего, внедорожник комплектации S, LS и XS;

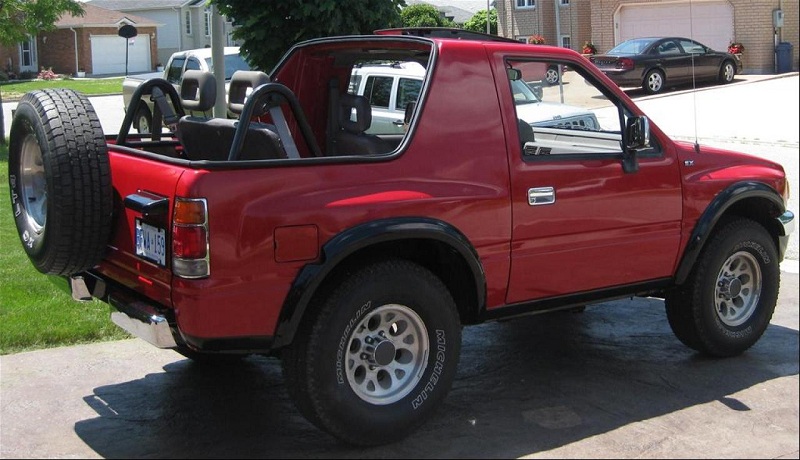

- Amigo/Mu – 1 поколение вседорожников 3 и 5 дверных, только для рынка Японии;
- Vega/Cameo – трехдверный вседорожник;
- ELF – фургон и бортовой грузовик;
- KB – пикап с одинарной, полуторной и двойной кабиной.
Сторонними производителями дизель с турбонаддувом использовался в следующих автомобилях:
- Opel Frontera Sport – название вседорожника Mu на европейском рынке;
- Honda Jazz – второе обозначение для внутреннего рынка модели Amigo;
- Holden Frontera Sport – для Австралии и Океании;
- Vauxhall Frontera Sport – для Великобритании;
- Landwind X9 – копия китайского производителя JMC, выпускается с 2005 года по лицензии;
- Chevrolet Rodeo/Frontera – в Соединенных Штатах;

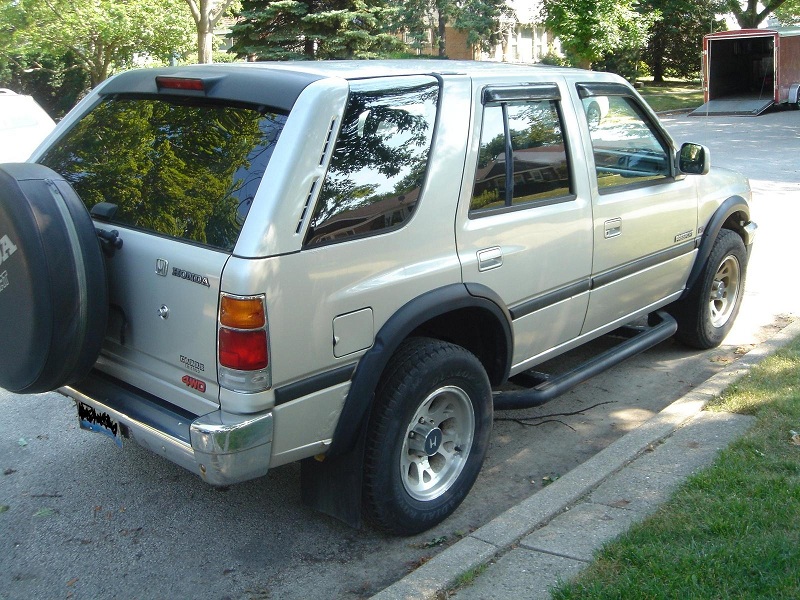

- Honda Passport – для внешнего рынка;
- HSV Jackaroo – среднегабаритный внедорожник;
- Holden Monterey – внедорожник австралийского филиала Ford;
- Vauxhall Monterey – внедорожник для Великобритании;
- Honda Horizon – первый внедорожник производителя;
- Acura SLX – комфортабельный вариант Хонда Горизонт максимальной комплектации;
- SsangYong Korando Family – бюджетный вариант внедорожника китайского автопрома;
- Subaru Bighorn II – полноприводный 5 дверный внедорожник J-класса.
Все указанные модификации авто имеют сходные очертания кузова, класс, эксплуатационные характеристики и весят примерно одинаково.

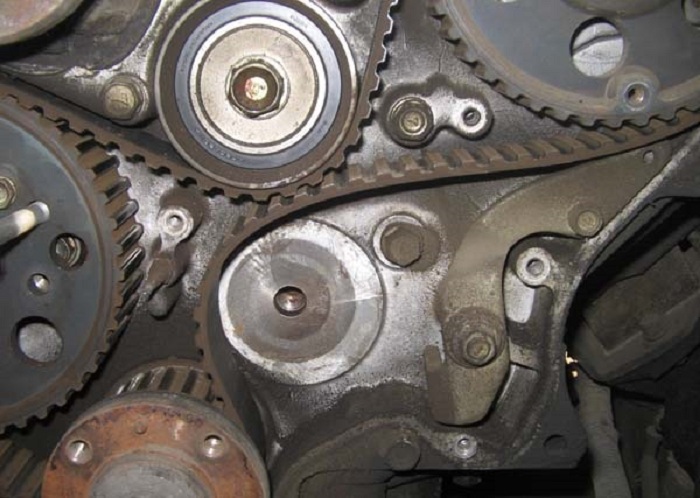

Регламент обслуживания 4JG2 3 л/120 л. с.
Турбированный двигатель 4JG2 следует обслуживать в обозначенные сроки:

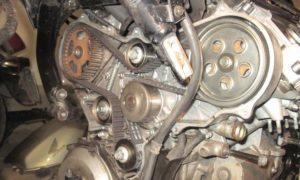

- ремень зубчатый ГРМ и поликлиновые ремни навесного оборудования требуют замены через 80000-120000 км;
- рекомендовано регулировать винтами тепловые зазоры клапанов после пробега 30000 км;
- фильтр топливный ходит в среднем 40000 км;
- изготовителем назначена прочистка вентиляции картера через год;
- разработчик рекомендует менять масляный фильтр и смазку двигателя через 10000 пробега;
- по установкам производителя следует менять фильтр воздушный раз в год;
- антифриз с завода эффективен около 40000 км, затем присадки начинают разлагаться;
- ресурс свечей движков составляет 20000 пробега;
- стенка выпускного коллектора может прогореть через 60000 км.
Даже при наличии интеркуллера и турбины, увеличивающих количество навесного оборудования, доступ к узлам для обслуживания остается открытым.
Обзор неисправностей и способы их ремонта
В силу конструкционных особенностей мотор 4JG2 в момент обрыва ремня ГРМ на высоких оборотах с вероятностью 50% гнет клапана, а в остальных 50% случаев гнет штанги, которыми управляются коромысла. Остальными типовыми неисправностями турбодизеля считаются:

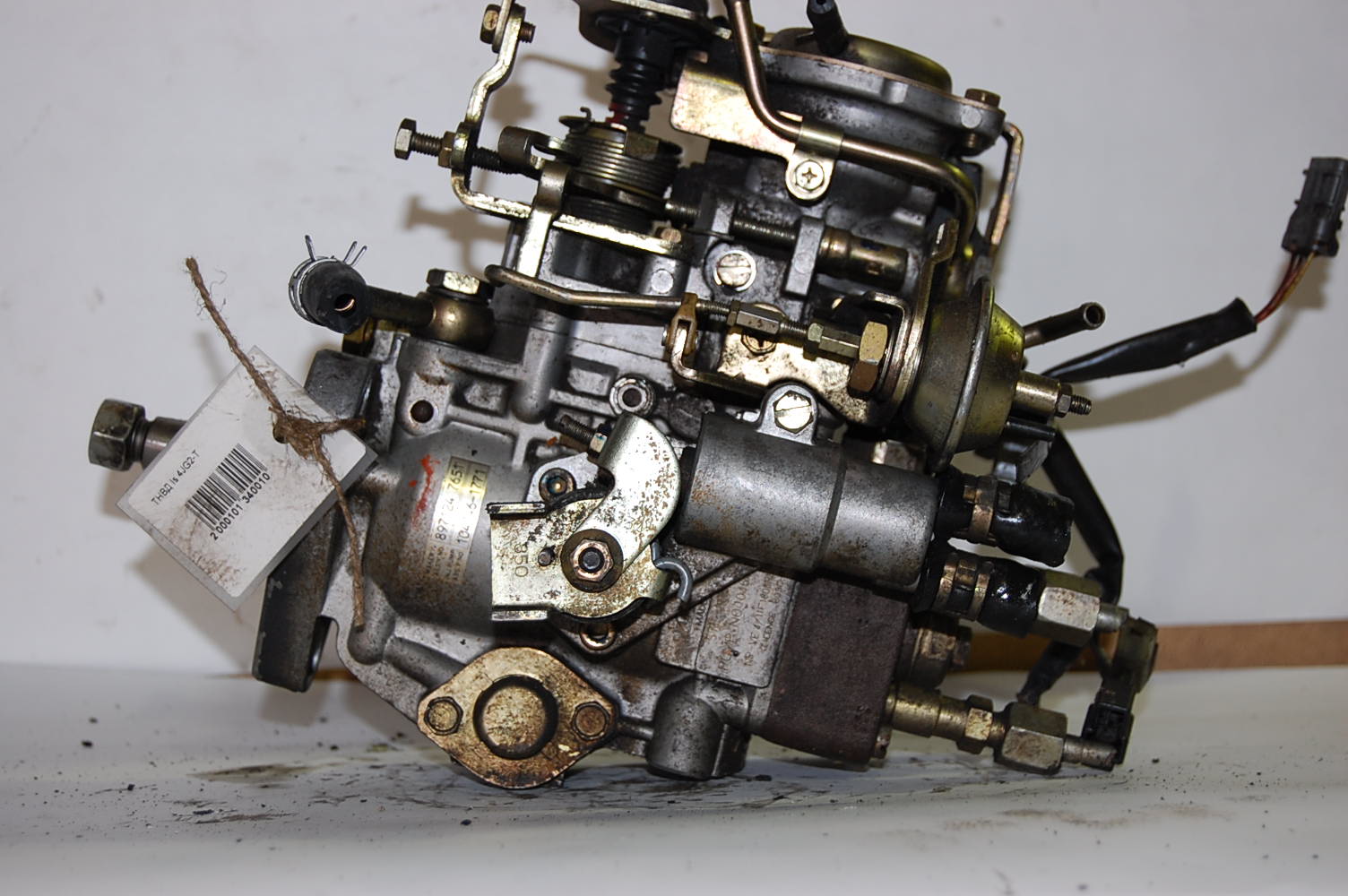

| Самопроизвольное увеличение оборотов | внутри автомата опережения впрыска ТНВД заклинил поршень и/или каретка | замена топливного насоса или ремонт |
| Повышенный расход масла | износ колец или колпачков | замена маслосъемных колец и колпачков |
| Вибрации | 1) выработка ресурса свечей 2) засор форсунок 3) поломка подушек | 1) замена свечей 2) прочистка форсунок 3) замена подушки двигателя |
Благодаря тому, что цилиндры изготовлены из гильз, а не выточены внутри блока, повышается ремонтопригодность и снижается трудоемкость капремонта.
Варианты тюнинга мотора
В базовой комплектации двигатель 4JG2 уже оснащен турбиной и интеркуллером. То есть тюнинг произведен на заводе для обеспечения максимально высоких характеристик момента и мощности, поэтому дальнейшая переделка мотора не выгодна ни с экономической, ни с технической точки зрения.
С другой стороны, в схеме турбодизеля имеются недочеты, которые может исправить самостоятельный механический тюнинг:
- интеркуллер расположен неудачно, интенсивно нагревается, не выполняя основную функцию;

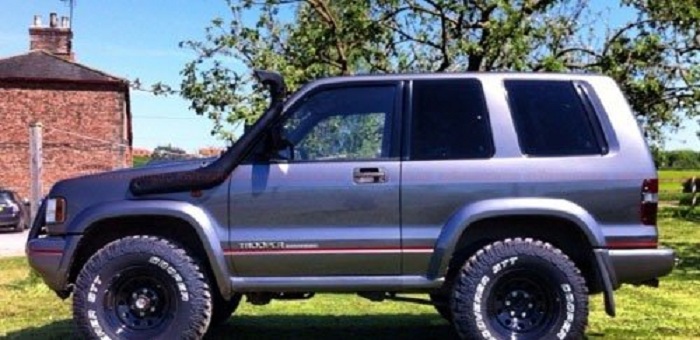

- многие пользователи решают проблему шноркелем, отбирающим воздух с улицы, а не из-под капота;
- другие монтируют дополнительное жидкостное (помпой) или воздушное (вентилятором) охлаждение интеркуллера за счет внешнего теплообменника.
Чиптюнинг проводит ограниченное количество автосервисов, поэтому найти специалиста сложно.
Таким образом, турбодизель 4JG2 имеет схему рядной четверки, объем 3 л и мощность 120 л. с. Считается надежным и качественным силовым приводом, так как не перегревается на высоких оборотах во время длительной работы.
