ПРОВОДА. Как перевести AWG в миллиметры. Максимальный ток для проводов AWG

Что такое AWG. Как расшифровывается маркировка проводов. Какие характеристики у проводов AWG.

AWG — American Wire Gauge, дословно Американский проволочный калибр. Это система маркировки калибров проводов исторически сложившаяся в Америке.

Главная характеристика этой системы маркировки не диаметра провода и не его площадь поперечного сечения, а количество операций протяжки жилы через калибровочные фильеры с постепенным их уменьшением. Начальным 0AWG брался пруток диаметром 8,252 мм.

Таким образом, чем больше цифра в маркировке, тем меньше диаметр жилы провода. То есть 24AWG тоньше 12AWG.

Рассмотрим многожильные луженые медные провода. Для них маркировка обозначает общий диаметр токонесущей жилы.

⓿ ССЫЛКИ на провода и используемый инструмент в описании под видео «ПРОВОДА. Как перевести AWG в миллиметры. Максимальный ток для проводов AWG» на youtube.

Большое количество тонких жил в проводе делает его более гибким и уменьшает сопротивление провода. Жилы медные, облуженые.

Для перевода маркировки AWG в привычные диаметр и площадь сечения для некоторых калибров проводов можно пользоваться следующей таблицей.

Кроме маркировки размера, на изоляции провода ставится допустимая температура для изоляции: если 200° — то изоляция провода из силикона и выдерживает нагрев до указанной температуры. Такой провод очень мягкий, легко изгибается, а изоляция даже при нагреве провода, будет долго противостоять растрескиваанию.

Иногда на изоляцию провода наносят максимальное напряжение и ток, а так же название производителя.

Области применения:

● В линиях связи. При наличии экрана кабели могут использоваться для прокладки интернета или телефонной сети.

● В аудиотехнике. С помощью AWG 22 и 24 передается звук в некоторых моделях наушников. Данный провод подходит из-за высокой гибкости.

● Проводка в автомобилях.

● Подключение светодиодных лент и прочих низковольтных источников освещения. За счет малой толщины и гибкости удобно укладывается в пазы для проводки.

● В радиоуправляемых моделях. Достаточно тонкие, гибкие и легкие провода позволяют передавать большие токи к электродвигателям без потерь.

Некоторые практические советы при использовании проводов с маркировкой AWG :

● Если уменьшить калибр провода на 4 размера, то он станет способен выдержать в 2 раза больший ток.

● Если увеличить площадь поперечного сечения жилы в 2 раза, то его калибр понизится на 3 размера.

● Увеличение диаметра провода в 2 раза приводит к снижению его размера на 6 позиций.

ССЫЛКИ на провода и используемый инструмент в описании под видео « ПРОВОДА. Как перевести AWG в миллиметры. Максимальный ток для проводов AWG » на youtube.

ЕСЛИ СЧИТАЕТЕ ИНФОРМАЦИЮ ПОЛЕЗНОЙ,
НЕ ЛЕНИТЕСЬ СТАВИТЬ ЛАЙКИ И ДЕЛИТЬСЯ С ДРУЗЬЯМИ!

. Подписывайтесь на канал Яндекс.Дзен «Пробуй так»

. А так же подпишитесь на мой youtube канал TrySo !

Источник



RCDetails Blog

О коптерах и не только

Сечение провода, AWG, необходимый диаметр провода для питания мини коптера

Сегодня мы расскажем, как и почему толщина проводов влияет на характеристики коптера, опишем основные характеристики проводов и разъемов, которые рекомендуется использовать в дронах. В конце статьи вы найдете ссылки на магазины где можно купить разъемы и кабели.

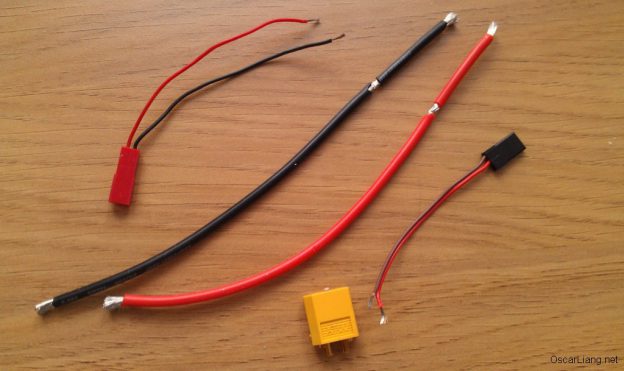

Как выбирать провода для квадрокоптеров и других радиоуправляемых моделей?

Толщина жил, сопротивление и допустимый ток

Более толстые провода имеют больший диаметр жил и, следовательно, большую площадь сечения, следовательно, у них ниже сопротивление на единицу длины (удельное сопротивление), т.е. по ним можно передавать больший ток.

Сопротивление проводов зависит от материала, из которого изготовлены жилы, толщины жил и длины провода.

• Чем тоньше провод, тем больше сопротивление
• Чем длиннее провод, тем больше сопротивление

Что будет если мы превысим допустимый ток?

У тонких проводов большое сопротивление, соответственно на них падает большое напряжение, а в виде тепла теряется довольно много энергии.

При превышении допустимого тока, провод просто начинает очень сильно разогреваться. В крайнем случае может расплавиться припой или изоляция. Если толщина провода очень маленькая, то именно провод станет тем бутылочным горлышком в системе питания коптера, из-за которого будет ограничена мощность моторов и регуляторов.

Одножильный или многожильный провод?

Многожильный провод более гибкий, с ним проще работать, чем с одножильным. В квадрокоптерах мы рекомендуем использовать только многожильный провод.

Материал изоляции

В нашем хобби лучше всего использовать провода в силиконовой изоляции. Они более гибкие, чем провода в ПВХ изоляции, у них более широкий диапазон рабочих температур. Силиконовая изоляция не плавится и не утягивается при пайке. Да и вообще в любых экстремальных условиях силикон лучше.

Красные или черные (или другие цвета), есть ли разница?

Нет никакой разницы, используйте тот цвет, который вам больше подходит. Обычно красные провода используются для «+» питания, а черные — для земли, т.е. визуально сразу понятно что и где. Мы настоятельно рекомендуем придерживаться этой схемы.

Провода других цветов часто используются для сигнальных линий.

Какой калибр AWG использовать?

AWG — расшифровывается как American Wire Gauge (Американский калибр проводов) — стандартные диаметры проводов. Очень важно правильно выбрать диаметр проводов для коптера. От диаметра зависит ток, который можно спокойно пропустить через провод.

Справочная таблица

Чтобы правильно выбрать диаметр проводов, вначале посмотрите какой максимальный ток потребляет коптер, затем найдите подходящий провод в таблице ниже.

Есть несколько правил, которым следую я. Замечу что максимально допустимый ток зависит от качества изготовления провода, а также от материалов; эта таблица и инструкция подходят только для медных проводов.

Если используется подходящий по току провод, то падение напряжения на нем очень маленькое, а потери энергии незначительны, т.е. риск перегрева минимальный.

В большинстве своих коптеров с 5″ винтами я предпочитаю использовать провод сечением 14AWG, даже там, где ток немного превышает допустимый. Это не проблема по нескольким причинам: провода короткие, а ток превышает допустимый всего несколько секунд.

Учтите, что более тонкие провода легче, они более гибкие и с ними проще работать.

Избегаем узких мест

Когда мы соединяем 2 провода, то максимально допустимый ток проходящий через них определяется наиболее тонким проводом. Т.е. при соединении 2 компонентов, всегда используйте провода сечением как у уже имеющихся компонентов.

Например, при подключении разъема XT60 к плате распределения питания я всегда использую провод такого же сечения, что и у аккумуляторов. Если у аккумулятора провод 14AWG, то и мой провод от XT60 тоже будет сечением 14AWG.

Еще один пример: если я хочу удлинить провода от регулей, а на регулях стоят провода 18AWG, то и новые провода будут сечением 18AWG.

Этот способ подходит для всех компонентов. Конечно, вы можете использовать более толстые провода, дополнительных преимуществ это не даст, только зря увеличите вес.

Почему в разных источниках указывается разный максимально допустимый ток?

Возможно, в разных источниках вы видели разные цифры. Эти цифры показывают максимально допустимый ток при определенном нагреве проводов и при определенных условиях тестов. В разных отраслях — разные стандарты, поэтому и цифры будут отличаться. Для коптеров будет достаточно вышеприведенной таблицы.

Имеет ли значение напряжение?

Для нашего хобби напряжение не так важно, т.к. мы работаем с напряжением в пределах 30 вольт. Замечу, что провода, как правило, разработаны для работы под напряжением до 600 В, а тестируются гораздо более высоким напряжением порядка 2000 В.

Еще несколько советов

Качество проводов

Таблица выше подходит для медных проводов хорошего качества. Дешевые низкокачественный провода могут быть сделаны из сплавов или алюминия, что значительно хуже, поэтому у них максимально допустимый ток будет значительно ниже. Покупатель может и не заметить этой разницы без тестов. Следовательно, убедитесь, что покупаете провода у надежного продавца.

Разъемы

Ранее упомянутое «бутылочное горлышко» относится не только к самим проводам, но и к разъемам на них. Вот допустимые токи разных разъемов (в скобках указан пиковый, кратковременный ток):

• JST — 5А (10 А)
• 2 мм Bullet — 20 А (40 А)
• XT30 — 30 A (60 A)
• XT60 — 60 A (180 A)

Более подробная информация и обсуждение

Если нужно больше информации, то на форуме (англ.) имеется соответствующий топик.

Где купить разъемы для аккумуляторов — XT60 и XT30?

Разъемы XT60 и XT30 выглядят одинаково и отличаются только размерами и допустимыми токами. Как сказано в официальной документации XT60 рассчитан на ток до 60 ампер, а XT30 — на 30 ампер, что и отражено в названии.

Однако, согласно тестам, XT30 без проблем продолжительное время выдерживает ток до 60 ампер (если конечно провода тоже достаточно толстые). Согласно этому тесту, XT60 в течении 10 секунд выдерживают токи до 180 А.

Купить разъемы XT60 можно тут:

• AliExpress
• GetFPV
• Banggood
• GearBest
• Hobbyking

Пигтейл (короткий провод) с разъемом XT60 (на случай, если вам лень паять):

• AliExpress
• Banggood
• GearBest
• GetFPV (12AWG)
• GetFPV (16AWG)
• HobbyKing

Разъемы XT30:

• AliExpress
• GetFPV
• Banggood
• HobbyKing

Где купить провода в силиконовой изоляции?

12 AWG (для XT60 на мощных 5″ гоночных коптерах)

• AliExpress
• GetFPV
• Banggood
• HobbyKing (красный, черный, синий)

14 AWG (для XT60 на обычных коптерах с 5″ винтами)

• AliExpress
• GetFPV
• Banggood
• HobbyKing (красный, синий, зеленый, желтый, черный)

16 AWG (для XT30 и XT60, небольшие коптеры с пиковым током до 80А)

• AliExpress
• GetFPV
• Banggood
• HobbyKing (красный, зеленый, желтый, синий, черный)

18 AWG (для XT30, регуляторов скорости, моторов, токов до 45 А)

• AliExpress
• GetFPV
• Banggood
• HobbyKing (черный, красный)

26, 28 AWG (сигнальный)

• AliExpress
• GetFPV (26AWG)
• Banggood
• HobbyKing (красный, черный, белый, синий)

История изменений

• Май 2014 — написана первая версия статьи
• Апрель 2017 — статья обновлена
• Ноябрь 2017 — добавлены ссылки на магазины

Сечение провода, AWG, необходимый диаметр провода для питания мини коптера : 2 комментария

Приложенные ссылки проверены, вы у этих продавцов покупали?

AliExpress — большую часть продавцов проверял лично, несколько штук — только по отзывам (12AWG точно не брал).
HK — неоднократно брал лично, но довольно давно. Banggood и прочие — надежные площадки, ссылки взяты из оригинальной статьи, часть сам заказывал (на BG брал даже 8AWG, им пожалуй можно машину прикуривать).

Источник

Что такое AWG кабель? Таблица перевода маркировки диаметров в мм2

Кабель AWG пришел в СНГ из-за океана. Однако в нем нет ничего экзотического. Три буквы из маркировки указывают на способ изготовления провода и количество циклов протяжки токоведущей жилы через валы прокатного станка.

Содержание

1. AWG — американский калибр провода
2. Происхождение маркировки
3. В каких регионах используют AWG
4. Назначение кабелей
5. Строение кабеля
6. Многопроволочные кабели
7. Таблица перевода проводов AWG в мм 2
8. Формулы для расчета
9. Наблюдения электриков
10. Рабочие характеристики

AWG — американский калибр провода

Аббревиатура AWG (American Wire Gauge) дословно расшифровывается как «американский проволочный калибр». Слово калибр здесь неспроста. Заокеанские электрики маркируют проводку несколько иным способом, чем российские. В расчет берется не сечение токоведущей жилы в квадратных миллиметрах, а количество циклов протяжки и утоньшения проволоки.

К примеру, провод AWG 0 диаметром 8 мм и сечением 50,24 кв. мм проходил через валы прокаточного станка 0 раз. По сути, это заготовка для изготовления более тонких жил. Проводник AWG 24 с диаметром 0,51 мм и сечением 0,204 кв. мм прокатывался 24 раза, поэтому он в 100 раз тоньше.

Такой подход к обозначению сечения создает трудности для отечественных специалистов. Ведь по этому стандарту калибр AWG 0 имеет большее сечение, чем 24.

Происхождение маркировки

Ранее в США проводка изготавливалась методом волочения. Брался цельный пруток меди, соответствующий калибру AWG 0. Затем его заправляли в специальные прокаточные станки. Проволока проходила через серию валиков и уменьшающихся отверстий. В результате ее диаметр сокращался до требуемого значения.

Если заготовка проходила 1 цикл утоньшения, то на выходе получался провод AWG 1. Если 2, то AWG 2. Количество циклов достигало нескольких десятков. При каждом прохождении через станок проводник становился тоньше по сечению, но на 1 единицу больше по калибру.

Стоит отметить, что AWG 0 — это не самый толстый провод. Помимо него, есть калибры 00, 000 и 0000. Но их используют значительно реже. В данном случае, чем больше нулей в расшифровке, тем толще проволока.

Важно! Следует отличать кабель АВВГ и AWG. Это абсолютно разные типы проводниковой продукции, имеющие созвучные обозначения.

В каких регионах используют AWG

Американский стандарт сечения проводов не прижился в большей части мира. Его применяют в самих штатах, КНР и Японии. В других странах пользуются привычной в России метрической системой измерения. Сечение проводки обозначается в кв. мм.

Назначение кабелей

Проводники AWG применяются в тех же отраслях, что и любые другие аналогичные по строению. Чаще всего это следующие сферы применения:

1. Построение линий связи. При наличии экрана кабели могут использоваться для прокладки интернета или телефонной сети.
2. Использование в аудиотехнике. С помощью AWG 22 и 24 передается звук в некоторых моделях наушников. Данный акустический провод подходит для подобных целей из-за высокой гибкости.
3. Большая часть проводки в автомобилях выполняется на проводах марки AWG. Обычно используется витая пара калибра 23.
4. Подключение светодиодных лент и прочих низковольтных диодных источников освещения. За счет малой толщины и гибкости удобно укладывается в пазы для проводки. Такое свойство позволяет выполнить скрытую линию питания.
5. Тонкие провода калибром менее 24 применяются в системах сигнализации и автоматики. Из них проводят линии для датчиков температуры, давления и влажности промышленного оборудования.

Источник

Справочная информация

Кодовое обозначение резисторов, конденсаторов, американский стандарт сечения проводов AWG, допустимый длительный ток провода и др.

Приветствую!

На странице собрана справочная информация из различных источников. Для этой статьи не существует какого-то одного источника, все цифры и определения были найдены в сети интернет в различных местах: как русскоязычных, так и иностранных. Любые совпадения с реально существующими данными НЕ случайны!

1. Начну, пожалуй, с сечения проводов и кабелей, которые приняты в России, и их соответствие американскому стандарту.

Для справки. AWG – American Wire Gauge – американский калибр провода. Эта система обозначений диаметров одножильных проводов используется с 1857 года. Чем больше число в обозначении калибра, тем меньше диаметр провода. Это объясняется тем, что для тонкого провода необходимо больше проходов через волоки. ( Волочение – это процесс, при котором обрабатываемая заготовка, в данном случае проволока, проходит через волочильный инструмент ( волоку) и принимает форму и размеры его внутреннего канала). Система AWG применяется к одножильным проводам. Для определения сечения многожильного провода берется эквивалентный калибр одножильного. Провод калибра 36 AWG имеет диаметр 0.005 дюйма, а 0000 AWG 0.46 дюйма. Отношение этих диаметров 1:92. Диаметры двух соседних калибров отличаются на константу. Между максимальным калибром (36 AWG) и минимальным (0000 AWG) имеется 39 промежуточных. Поэтому константа, на которую отличаются диаметры соседних калибров, равна корню 39-ой степени из 92 – это округленно 1.12293 раз. А два калибра через один будут отличаться в 1.12293 в квадрате – это 1.26098. Пример: 20 AWG = 0.812 мм. Умножаем 0.812 на 1.12293 получаем 0.912 мм, что соответствует следующему калибру 19 AWG. 0.912 мм умножим на 1.26098 получим 1.15 мм, а это уже 17 AWG.

Еще есть стандарт ASTM B258 – 02 (2008) – Стандартные технические условия для стандартных номинальных диаметров и сечений по AWG размеров круглых проводов, используемых в качестве электрических проводников. Диаметр провода, больший, чем диаметр калибра 0 AWG, обозначается несколькими нулями. А несколько нулей в обозначении калибра можно заменять цифрой. Например, вместо 0000 AWG можно написать 4/0. Далее – две таблицы с характеристиками проводов.

И несколько эмпирических правил:

• При увеличении сечения провода вдвое, калибр AWG уменьшается на 3. Например, 2 провода 17 AWG (1.04 кв.мм.) имеют примерно такое же сечение, что и 1 провод 14 AWG (2.08 кв.мм.).
• При удваивании диаметра провода, калибр уменьшается на 6. Например, если удвоить диаметр провода калибра 20 AWG (0.81 мм), то получим диаметр провода калибра 14 AWG (1.62 мм).
• Уменьшение номера калибра в 10 раз (например, 10 AWG и 1/0 AWG), увеличивает сечение и вес примерно в 10 раз, а также уменьшает сопротивление провода примерно в 10 раз. Например, провод 10 AWG имеет сечение 5.26 кв.мм. и сопротивление 3.28 мОм/м, а провод калибра 1/0 AWG 53.5 кв.мм. и 0.322 мОм/м соответственно.

2. Потери в проводе.

До недавнего времени тут была размещена таблица с потерями в проводе длиной 5 м. В таблицу были занесены данные, найденные в интернете. Более подробное изучение вопроса подтолкнуло к созданию двух новых таблиц. Первая таблица – это сопротивление 1 метра провода в зависимости от сечения и от металла или сплава, из которого он изготовлен. Сопротивление провода равно произведению удельного электрического сопротивления материала и длины провода, деленному на площадь поперечного сечения: R = (ρ*l)/S

Вторая таблица – потери в 1 метре провода в зависимости от материала, сечения и тока. Известен ток, проходящий по проводу в нагрузку, из первой таблицы известно сопротивление. Можно легко посчитать потери в проводе, т.е. падение напряжения. Чтобы таблица не получилась слишком громоздкой, в ней приведены наиболее распространенные сечения, материалы, из которых провода изготавливаются, и несколько значений тока.

Если провод больше 1 м или другая сила тока, то потери можно посчитать через пропорцию. Необходимо помнить, что нагрузка подключается двумя проводами, т.е. нужно учитывать длину провода от источника к нагрузке и длину провода от нагрузки к источнику.

Данные в таблицах могут незначительно отличаться от данных из других источников. Это может быть обусловлено разбросом значений удельного электрического сопротивления, которое зависит от химической чистоты металлов. Для расчетов использовались следующие значения удельного электрического сопротивления:

Что ни говори, а лучшим объяснением является пример! Пусть какой-то аккумулятор питает лампу накаливания 12 В 50 Вт. На клеммах аккумулятора напряжение 12 В. Ток текущий по проводам равен току потребления лампы 50 Вт/12 В = 4.2 А. Пусть лампа подключена к аккумулятору медными проводами сечением 2.5 кв. мм. и длиной по 1 метру каждый. Из таблицы потери в 1 метре медного провода сечением 2.5 кв. мм. при токе 0.1 А равны 0.00068 Вольта. В нашем примере ток равен 4.2 А. Составляем пропорцию, считаем потери в одном проводе при 4.2 А длиной 1 м: (0.00068 4.2)/0.1=0.02856 Вольта. Так как провода 2, то удваиваем значение: 0.028562=0.05712 Вольта. Это и будут общие потери в проводах. Т.е. на цоколе лампы напряжение составит 12-0.05712=11.943 Вольта. Конечно, это очень мало, не каждый вольтметр измерит такое падение. А если длина проводов составит 100 м каждый? Тогда общие потери будут равны: 2 0.02856100=5.712 В. Это уже значительно. До лампы дойдет только 12-5.712=6.288 В и она будет светить вполнакала. Ради интереса посчитайте напряжение на той же лампе с таким же источником, но лампа подключена двумя медными проводами сечением 0.3 кв. мм. и длиной 10 м каждый.

3. Допустимый длительный ток для проводов с резиновой или поливинилхлоридной (ПВХ) изоляцией. Взято из правил устройства электроустановок (ПУЭ), глава 1.3.

4. Кодовое обозначение резисторов для поверхностного монтажа и танталовых конденсаторов.

Фирма Yageo в 2012 году разработала самые мелкие резисторы размера 0075. Но я наткнулся на эту информацию недавно, поэтому обновил таблицу.

Резисторы с кодом в виде одного или нескольких нулей представляют собой обычные перемычки.

В большинстве случаев, кодом из 3 цифр маркируют резисторы с точностью 5%, 4 цифры – 1% и меньше.

Из-за ограниченного места на корпусе резистора некоторые производители для точных резисторов 1% и меньше маркируют резисторы стандартным кодом, состоящим из трех цифр, и подчеркивают одну цифру в обозначении. Например, 273 означает резистор сопротивлением 27 кОм с точностью 1%. Иногда подчеркивают все 3 цифры в обозначении: 273

Но не стоит путать обычные резисторы с чип-резисторами для измерения тока (токовые датчики). В их кодовом обозначении тоже может быть как нижнее, так и верхнее подчеркивание. Пример: резистор размером 0805 фирмы Yageo R003 – 0.003 Ома. Токовый резистор 101 – 0.101 Ома.

Номиналы резисторов – не случайные величины. Существуют стандартные ряды номиналов. Каждый ряд – это значения от 1 до 10. Между собой ряды различаются количеством этих значений. Это количество указывается в названии ряда. Например, стандартный ряд Е24 – это 24 номинала от 1 до 10, в ряду Е96 96 значений. А номиналы получают путем умножения значений на десятичный множитель (в системе EIA-96 обозначается буквой). Стандартные ряды зарубежных компонентов обозначают по-другому: EIA-24, EIA-96, EIA192. EIA – это аббревиатура Альянса отраслей электронной промышленности (Electronic Industries Alliance, до 1992 года назывался Electronic Industries Association).

Иногда при расчетах, например, делителей напряжения, бывает необходимость подобрать резистор стандартного номинала, ближайший к расчетному значению. Для этого смотрим таблицу:

Больше всего значений в ряду Е192 (EIA-192). Для подбора компонентов из этого ряда удобней использовать отдельную таблицу:

К стандартному значению из таблицы просто добавляется множитель, т.е., например, для значения 9.76 из таблицы существует резисторы сопротивлением 0.0976 Ом, 0.976 Ом, 9.76 Ом, 97.6 Ом, 976 Ом, 9.76 кОм, 97.6 кОм, 976 кОм, 9.76 МОм, 97.6 МОм. Но не все номиналы резисторов доступны в одинаковом типоразмере корпуса. К примеру, у фирмы Bourns существует отдельная серия (CRL-Series, Low Value Chip Resistors) резисторов на номинал от 0.01 Ом. В этой серии резисторы от 0.02 Ома до 0.047 Ома доступны только в корпусах, начиная с размера 1206 и больше. А номинал от 0.05 Ома до 0.091 Ома Bourns производит в корпусах 0805 и больше.

В основном резисторы из ряда EIA-24 имеют допуски 5%, реже 1%, из ряда EIA-48 – 2%, EIA-96 – 1% (бывают 0.5%), а для ряда EIA-192 допуск чаще всего бывает 0.5%, 0.25%, либо 0.1%.

Основные размеры и характеристики чип-резисторов в зависимости от корпуса:

И, конечно, в связи с набирающим популярность импортозамещением не могу не упомянуть про отечественных (российских) производителей резисторов для поверхностного монтажа. Вот некоторые:

АО “Ресурс” (г. Богородицк, Тульская обл.) – резисторы Р1-12, Р1-16, Р1-33 ( чип-резисторы АО “Ресурс”).

ЗАО “РЕОМ” (г. Санкт-Петербург) – резисторы Р1-12, Р1-8М, Р1-8П, Р1-16, Р1-33 ( чип-резисторы “РЕОМ”).

Группа компаний “Каскад-телеком” (г. Москва) – резисторы Р1-112.

[contact-form-7 title=”Контактная форма 1″]

Если Вы нашли что-то полезное, поделитесь с друзьями:

Источник

Таблица перевода сечения провода из AWG в мм2

Содержание

Американцы не только мыслят совсем иначе, они пользуются и совершенно другой системой измерений. В частности, у них в ходу система классификации площади сечения провода не в квадратных миллиметрах, а в единицах AWG.

AWG переводится как American Wire Gauge — американская толщина провода, если дословно. Система AWG основана на дюймах, как и другие линейные измерения в Америке.

В Европе, в том числе в России и Германии, применяется система обозначения сечения провода на основе квадратных миллиметров. Подробнее, что это значит – в статье Таблица выбора площади сечения провода на СамЭлектрик.ру.

Кстати, если Вам вообще интересно то, о чем я пишу, подписывайтесь на получение новых статей и вступайте в группу в ВК!

Чем больше номер провода в системе AWG, тем меньший диаметр провода он обозначает – всё наоборот.

Таблицы перевода

Итак, таблица перевода сечения провода из системы AWG в метрическую:

Как видно из таблицы, самые ходовые размеры AWG сечения проводов для силовой части – 12 и 13 (наши 4 квадрата), 14 и 15 (наши 2,5 кв.мм), 16 и 17 (наши 1,5 мм2). Для сигнальных и слаботочных проводов – размеры с 18 AWG и выше.

Вот ещё табличка по переводу заграничного AWG в метрическую систему сечения провода:

Правила перевода AWG в мм2

Если таблицы нет под рукой, можно воспользоваться такими эмприческими правилами:

1. удвоение диаметра провода ведёт к уменьшению на 6 калибра AWG (то есть провод AWG 8 примерно вдвое тоньше провода AWG 2);
2. удвоение площади сечения провода ведёт к уменьшению на 3 калибра (так, два провода AWG 14 примерно соответствуют одному проводу AWG 11 по площади сечения);
3. уменьшение калибра на 10 увеличивает площадь и вес примерно в 10 раз и уменьшает сопротивление примерно в 10 раз.

И напоминаю, что увеличение калибра (размера) AWG ведет к уменьшению сечения провода.

Простая таблица перевода AWG в мм2

Зачем я это публикую, спросите Вы? Ведь в инете и так есть эта информация! Я просто хочу, чтобы необходимое было у меня под рукой, ведь сам регулярно пользуюсь материалами своего сайта!

Везде где встречал толщину прводов в АВГ, была таблица соответствия в мм2.
Вся техника у нас сертифицирована, в это входит и перевод систем.

Да хорош вам всем

Вот объясните мне, дураку…
Смотрим в таблице 14AWG, площадь сечения которого, согласно этой таблице, равняется 2,08 мм2. Почему этот провод считается заменой провода 2.5 мм2, если есть 13 AWG, площадь сечения которого 2,6 мм2, что гораздо ближе к 2,5 мм2, ежели 14 AWG.
А 13AWG, в свою очередь, якобы является аналогом провода ажно 4 мм2, хотя его реальная фактическая площадь сечения всего 2,62 мм2. ЭТО КАК? НЕТ ЛИ ЗДЕСЬ ОШИБКИ.
И так почему-то построена ВСЯ таблица.

Вообще сечение провода это некая приблизительная величина. Что бы верно все рассчитать нужно смотреть на омическое сопротивление проводника, а его токопроводимость зависит от чистоты сплава например меди. Сечение в жиле можно изготовить из латуни или алюминия но эти материалы имеет иное сопротивление и стандартных медных номиналов не выдержать. Если например проводник изготовить из золота, то его сечение по отношению к меди может быть ниже при сохранении номинальных толковых нагрузок.

Потому, что вся Америка живёт за счёт нахлобучивания, промеж реальности и номинала. 14 awg это стандарт для осветительных приборов, а по таблице якобы 14=номинал 2,5 мм². В реальности 14 точь в точь 1,5мм². Потому что номинальное сечение!.
Короче говоря продают вам 1,5 выдавая за 2,5. Офигительный бизнес.

Я думаю, это не плохо, что они сделали AWG. С одной стороны, выбора у них нет. Попробуй там в дюймах что нибудь померь. =) С другой стороны им не приходится думать о размерах. Взял примерно, что искал из головы. Посмотрел на размер до тысячных и выбрал продукт по системе. Ты взял сразу и сделал. В метрической как никак надо думать. Они сделают все быстрее =) Быстрее сделают обычную вещь.

Ну а если там например надо сделать специальную вещь. То хрен. Но все равно на Это уйдет куча времени. АВГ-система хорошо, когда на пакетике с наконечниками нарисован АВГ и на проводе есть пометка в АВГ. Вот тогда все супер! Своего рода ГОСТ.

Еще если вам нужно продать больше, а в америке чем больше продаж, тем лучше фирме, то такая система позволяет больше продавать. Ну и покупателю легче. Покупатель сам может быть исполнителем и выполнять заказ заказчика. А там главное скорость и качество выполнения. Но в большинстве случаев эмигранты делают тяп ляп. =))

Почему мы Россияне должны пользоваться компьюторной системой Windows? В России много Великих умов. Неужели так трудно и умственно физически невозможно сделать свою компьюторную программу?

Источник
