Распиновка разъема USB — гнёзда и штекеры

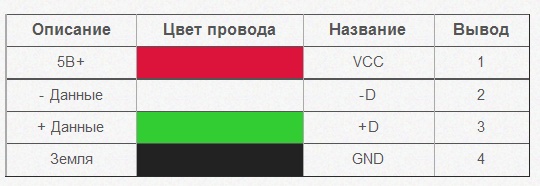

Красный VBUS (+5V, Vcc — Voltage Collector Collector)
+5 Вольт постоянного напряжения относительно
GND (Максимальный ток — 500 mA);
Белый D- (-Data); Зелёный D+ (+Data);
Чёрный GND — общий провод, «земля», «минус», 0 Вольт.
Разъёмы mini и micro на 5 контактов:
Красный VBUS; Белый D- ; Зелёный D+ ;
ID — в разъёмах «B» не задействован а
в разъёмах «A» замкнут с GND для
поддержки функции «OTG»;
Чёрный GND.
Иногда есть и оголённый провод Shield
(корпус, экран, оплётка) но он не маркируется.
Разъёмы даны с внешней(стороны подключения),
но не со стороны пайки!
Изолирующие детали разъёма отмечены светло-серым
цветом,металлические части— тёмно-серым,
а полости разъёма обозначены белым цветом.
Типы коннекторов:
USB, USBmini, USBmicro
Назначение: micro-BM=штекер(Male-папа) для
подключения к micro-BF=гнездо (F-мама).
Тип коннектора:
А — активное, питающее устройство (компьютер, хост)
B — пассивное, подключаемое устройство (принтер, сканер)
«Пол» коннектора:
M (male) — штекер, «папа»
F (female) — гнездо, «мама»

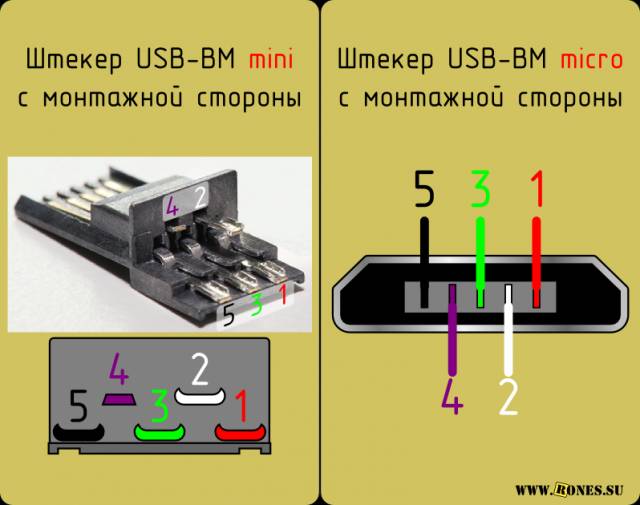

Распайка штекеров USB mini и USB micro
Разъёмы mini и micro содержат 5 контактов. В разъёмах типа «B»
четвёртый контакт не используется.В разъёмах типа «A»
четвёртый контакт замкнут с GND. А для GND — пятый контакт.
