OBD1
Вариант 1
Для проведения самодиагностики следует снять фальшпанель под рулевой колонкой и (желательно с «переноской»!) внимательно рассмотреть «самый толстый» жгут проводов между рулевой колонкой и педалью тормоза.

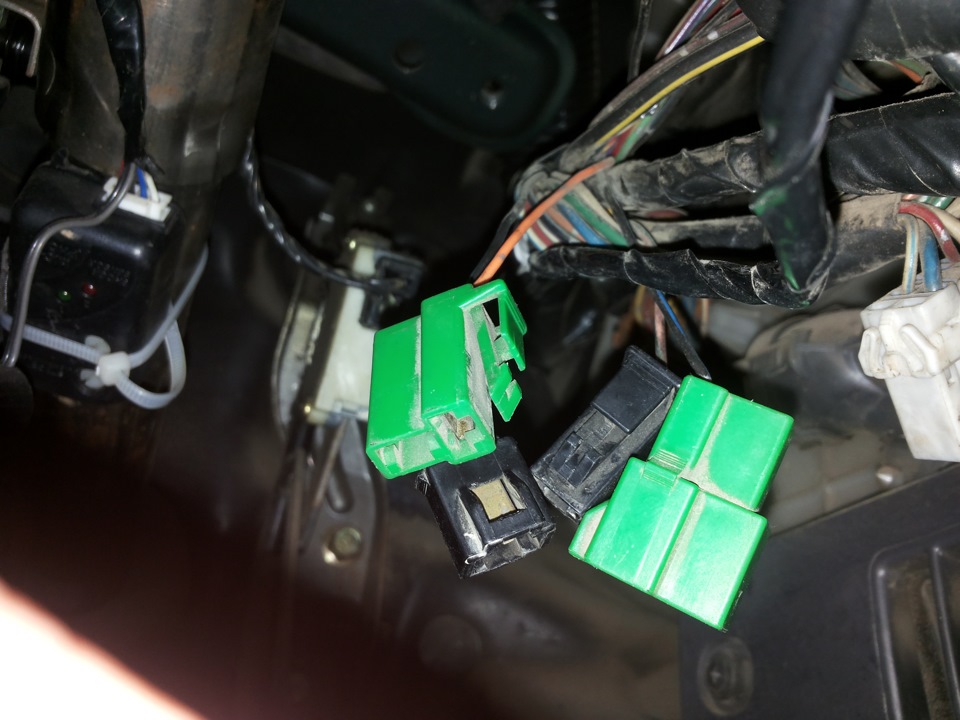

Если на машине еще ни разу не проводили самодиагностику, то при внимательном рассмотрении мы увидим примотанные к жгуту разъемы – два черного цвета и два зеленого цвета:
Разъемы одноконтактные и как бы «просто висят» в воздухе. Уже по одним этим признакам можно достаточно точно определить, что это они и есть – разъемы самодиагностики.
Для проведения самодиагностики следует соединить друг с другом два зеленых разъема (два черных разъема остаются несоединенными), после чего включить зажигание и по миганию лампочки «CHECK» считать код неисправности:
Процедура считывания кодов системы OBD-I напоминает чтение азбуки Морзе: короткие импульсы (длительностью 0,2 секунды) — единицы, длинные (1,2 секунды) — десятки. Паузы между импульсами внутри одного кода составляют 0,3 секунды, а сами коды (если их несколько), разделяются длинными паузами в 1,8 секунды. Коды диагностики OBD-I двузначные (их еще называют «короткими», в отличие от «длинных», пятизначных кодов расширенной диагностики OBD-II).
Код Возможная причина неисправности
11 — Датчик положения коленчатого вала
12 — Выключатель стартера («неправильный» сигнал от замка зажигания)
13 — Датчик положения распределительного вала
14 — Неисправность форсунки №1 (первого цилиндра) — здесь и далее : при этой неисправности компьютером диагностируется только обрыв или замыкание цепи. «Зависание» иглы форсунки, «забитость» фильтра форсунки и подобное им — компьютером не диагностируется и не обнаруживается.
15 — Неисправность форсунки №2 (второго цилиндра)
16 — Неисправность форсунки №3 (третьего цилиндра)
17 — Неисправность форсунки №4 (четвертого цилиндра)
21 — Датчик температуры охлаждающей жидкости двигателя
22 — Датчик детонации
23 — Расходомер воздуха (Air Flow sensor ) …к сожалению, «выход из параметров» сенсора не обнаруживается. При необходимости можно заменить данный сенсор на такой же от Nissan — подходит «один в один».
24 — Блок управления (клапан) холостого хода
31 — Датчик положения дроссельной заслонки
32 — Кислородный датчик
33 — Датчик скорости автомобиля — см. неисправность датчика скорости
35 — Система улавливания паров топлива (клапан аккумулятора паров топлива)
41 — Компьютер обнаружил, что состав топливной смеси подаваемый в цилиндры двигателя не соответствует норме (14,7:1)
42 — Датчик (контакт) холостого хода – замыкание и размыкание контакта холостого хода в датчике положения дроссельной заслонки не соответствует положенным параметрам (неисправен, разрегулирован) . Сопуствующая этому неисправность — например, повышенный расход топлива
49 — Расходомер воздуха (Air Flow sensor)
———————————————————————————
Стирание (удаление из памяти) кодов неисправностей производится путем перемыкания двух зеленых и двух черных диагностических разъемов и последующей тестовой поездки.
Виды диагностики
1. U-тип (User-type);
2. D-тип (Dealer-type);
3. Чтение памяти (Read Memory);
4. Стирание памяти (Clear Memory).
В обычном состоянии оба диагностических разъема разомкнуты и система работает в режиме U-type.
Методика тестирования
1. Тестирование в режиме U-типа. В режиме U-типа система находится постоянно: оба разъема разъединены. При включении зажигания кратковременно загорается лампочка CHECK ENGINE на приборной панели, а потом — гаснет. Это свидетельствует о том, что система диагностики исправна, находится в режиме U-типа и готова к запуску двигателя. В этом режиме система постоянно отслеживает работу датчиков и в случае возникновения критических ошибок зажигает лампу CHECK ENGINE уже на работающем двигателе. Если эта лампочка кратковременно вспыхивает и гаснет, то возникшие в системе ошибки не столь существенны и/или кратковременны. Если же лампочка загорается и горит постоянно, то произошло что-то серьезное и вам необходимо немедленно остановиться, заглушить двигатель и считать коды ошибок. В этом режиме диагностируются только самые важные компоненты, необходимые для запуска и работы вашего автомобиля.
2. Использование режима чтения памяти. Для активации режима чтения памяти соединяется только черный разъем (зеленый разъем по-прежнему разомкнут). В этом режиме система возвращает ошибки, накопившиеся в памяти контроллера посредством мигания лампочки CHECK ENGINE. Черный разъем следует соединять только при выключенном зажигании! Если при включении зажигания (двигатель не заводить!) лампочка мигает постоянно и равномерно — то система диагностики не обнаружила ошибок в процессе эксплуатации автомобиля. Если же мигание неравномерно, то по длительности импульсов можно определить код ошибки (один или несколько через паузы). «Длинное мигание» — десятки в коде, «короткое» — единицы. Например 3 длинных, одно короткое — код 31. После этого можно посмотреть значения кодов для вашего автомобиля по соответствующей таблице. Как правило, этот режим применяется после появления CHECK ENGINE в процессе эксплуатации для считывания «исторических» кодов, при диагностике электрических соединений и в некоторых других случаях, когда запуск двигателя невозможен.
3. Тестирование в режиме D-типа. Для динамической диагностики в режиме D-типа, соединяется только зеленый разъем, а черный при этом находится в разомкнутом состоянии. Система начинает динамическую диагностику и показывает через лампочку CHECK ENGINE текущие ошибки, обнаруженные в процессе тестирования. Этот режим является расширенным вариантом режима чтения памяти и применяется для диагностики всех систем, в том случае, когда возможен запуск двигателя. Лампочка CHECK ENGINE работает так же, как и при чтении памяти, но тестирование производится на заведенном и прогретом двигателе.
Процедура использования режима D-type:
3.1. Запускается и прогревается до рабочей температуры двигатель (около 80 градусов);
3.2. Затем зажигание выключается и соединяется зеленый разъем (Test Mode Connector);
3.3. Включаем зажигание и запускаем двигатель (лампочка CHECK ENGINE горит!);
3.4. Нажимаем педаль газа до упора (дроссельная заслонка полностью открыта);
3.5. Отпускаем педаль газа наполовину на две-три секунды;
3.6. Отпускаем педаль газа полностью;
3.7. Если автомобиль оснащен автоматической коробкой передач, то можно попробовать поочередно включить/выключить все ее режимы (ECON, POWER, MANU, HOLD и т.д.);
3.8. Нажимаем педаль газа, устанавливаем режим около 2000 об/мин и держим его не менее минуты. Если в процессе вышеописанных процедур лампочка CHECK ENGINE горит постоянно, то выключаем двигатель и разъединяем разъем — неисправностей не обнаружено! Если же лампочка CHECK ENGINE начинает выдавать коды, то неисправности обнаружены, а значения кодов можно посмотреть по той же таблице, что и при чтении памяти.
4. Использование режима стирания памяти. В режиме стирания памяти используются оба разъема: соединяется и зеленый, и черный разъемы. В этом режиме система очищает память от информации о накопленных ошибках в процессе эксплуатации/тестирования автомобиля. Как правило, этот режим применяется только тогда, когда все обнаруженные неисправности выявлены и устранены. При включении зажигания и запуске двигателя лампочка CHECK ENGINE сигнализирует об окончании обнуления памяти контроллера системы управления равномерным миганием.
Процедура использования режима Clear Memory:
4.1. Запускается и прогревается до рабочей температуры двигатель (около 80 градусов);
4.2. Затем зажигание выключается и соединяются и зеленый разъем, и черный разъемы;
4.3. Включаем зажигание и запускаем двигатель (лампочка CHECK ENGINE горит!);
4.4. Нажимаем педаль газа до упора (дроссельная заслонка полностью открыта);
4.5. Отпускаем педаль газа наполовину на две-три секунды;
4.6. Отпускаем педаль газа полностью;
4.7. Нажимаем педаль газа, устанавливаем режим около 2000 об/мин и держим его не менее минуты. Если лампочка CHECK ENGINE через примерно минуту после установки режима начинает равномерно мигать, то очистка памяти успешно завершена. Выключаем зажигание и разъединяем разъемы. Если же лампочка CHECK ENGINE начинает выдавать коды, то неисправности не устранены и необходимо повторно искать и устранять неисправности.
Обучение компа после стирания памяти.
Повторная инициализация При первой активации системы после стирания памяти контроллера управления (которая может произойти также и после отключения аккумулятора в процессе ремонта или замены каких-то узлов или деталей) потребуется процедура повторной инициализации («переобучение» компьютера). Большинство автомобильных компьютеров (управляющих устройств) запоминают и хранят данные о функционировании систем автомобиля для оптимизации эксплуатационных характеристик и улучшения работоспособности. После обнуления памяти устройство управления будет использовать значения, заданные по умолчанию, до тех пор, пока не будет записана новая информация о каждом компоненте системы. В течение нескольких рабочих циклов компьютер «восстанавливает» оптимальные значения и запоминает их снова. Устройство управления может запоминать данные о 40 или более параметрах автомобиля. В течение стадии «переобучения» может наступить некоторое «ухудшение» поведения автомобиля: возникает резкое или нечеткое переключение передач; низкие или нестабильные обороты холостого хода; могут появиться даже перебои в двигателе, связанные с переобогащением или, напротив, переобеднением горючей смеси, а также, как следствие, возрастает расход топлива. Однако эти симптомы должны быстро пропасть после запоминания компьютером ряда циклов вождения (т.е. примерно через 30-40 км). Общая процедура ускоренного «переобучения» такова: Для автоматической трансмиссии: Прогрейте двигатель до нормальной рабочей температуры (около 80 градусов) и убедитесь в том, что все дополнительное оборудование выключено. Дайте автомобилю поработать на холостых оборотах одну минуту в положении селектора «D», затем переключите его на передачу ниже, опять выдержите минуту и так далее до 1-ой (для страховки во время проведения этой операции можно задействовать стояночный тормоз). Переключите на «N», дайте немного поработать, а затем, поставив на «D» (не забудьте снять стояночный тормоз), плавно разгоняйтесь до тех пор, пока автомат не переключится на высшую передачу. Продолжайте движение от легкого до среднего нажатия на педаль газа еще в течение нескольких минут. И, наконец, плавно замедляйте автомобиль до полной остановки, позволяя автомату переключаться на нижнюю передачу и не используя экстренного торможения. Ї Повторите процесс по мере необходимости несколько раз. Для ручной трансмиссии: Прогрейте двигатель до нормальной рабочей температуры (около 80 градусов) и убедитесь в том, что все дополнительное оборудование выключено. Ї Дайте автомобилю поработать несколько минут на холостых оборотах. Поставьте на первую передачу и плавно разгоняйтесь, выбирая оптимальные обороты для переключения вверх. Продолжайте движение от легкого до среднего нажатия на педаль газа еще в течение нескольких минут. И, наконец, плавно замедляйте автомобиль до полной остановки, своевременно и четко переключая передачи и не используя экстренного торможения. Повторите процесс по мере необходимости несколько раз. Дальнейший процесс переобучения будет завершен в течение нормальной езды.
Вариант 2
Для определения кодов неисправности в системе OBD1 необходимо просто рассоединить проверочный разъем, расположенный под панелью приборов. Но для определения кодов неисправностей в системе OBD2 необходимо использование специального прибора для просмотра кодов неисправностей. Для проведения диагностики системы уменьшения токсичности выхлопных газов и управления работой двигателя желательно использовать цифровой вольтметр, который имеет высокое входное сопротивление и не влияет на работу проверяемой цепи (см. рис. Цифровой вольтметр). Для определения кодов неисправностей и анализа систем управления двигателем необходимо использовать специальные сканеры (см. рис. Сканер).
Блок ECM содержит встроенную систему самодиагностики, которая обнаруживает и классифицирует неисправности в электрических цепях. Когда модуль ECM обнаруживает неисправность, загорается контрольная лампа «check engine», неисправность идентифицируется, и код неисправности записывается в память и сохраняется в ней.
Имеются четыре способа самодиагностики неисправности двигателя. Контрольная лампа «check engine» загорается, если имеется неисправность в U-способе.
U-способ наиболее удобен для пользователя.
Способ чтения памяти. Предназначен для отдела технического обслуживания для проверки запасенных кодов неисправностей.
D-способ. Используется для проверки неисправных частей.
Способ очистки. Предназначен для удаления записанных кодов неисправности.
Стирание (удаление из памяти) кодов неисправностей производится путем перемыкания двух зеленых и двух черных диагностических разъемов и последующей тестовой поездки.
|
|||||||
| Коды неисправности | Электрическая цепь или система | Вероятная причина |
| Код 11 (одна продолжительная вспышка, одна короткая вспышка) | Датчик или электрическая цепь угла поворота коленчатого вала | Нет причины |
| Код 12 (одна продолжительная вспышка, две короткие вспышки) | Выключатель стартера | Выключатель стартера остается постоянно включенным или выключенным |
| Код 13 (одна продолжительная три короткие вспышка) | Датчик угла поворота распределительного вала | Нет причины |
| Код 14 (одна продолжительная вспышка, четыре короткие вспышки). | Топливная форсунка 1 | Нечеткая работа топливной форсунки |
| Код 15 (одна продолжительная вспышка, пять коротких вспышек). | Топливная форсунка 2 | Нечеткая работа топливной форсунки |
| Код 16 (одна продолжительная вспышка, шесть коротких вспышек) | Топливная форсунка 3 | Нечеткая работа топливной форсунки |
| Код 17 (одна продолжительная вспышка, семь коротких вспышек) | Топливная форсунка 4 | Нечеткая работа топливной форсунки |
| Код 21 (две продолжительных вспышки, одна короткая вспышка) | Датчик температуры охлаждающей жидкости | Датчик или электрическая цепь датчика работают со сбоями |
| Код 22 (две продолжительных вспышки, две короткие вспышки) | Датчик детонации | Оборвана или замкнута электрическая цепь датчика |
| Код 23 (две продолжительных вспышки, три короткие вспышки) | Датчик потока воздуха | Оборвана или замкнута электрическая цепь датчика |
| Код 24 (две продолжительных вспышки, четыре короткие вспышки) | Воздушный регулирующий клапан | Оборвана или замкнута электрическая цепь клапана |
| Код 31 (три продолжительных вспышки, одна короткая вспышка) | Датчик положения дроссельной заслонки | Оборвана или замкнута электрическая цепь датчика |
| Код 32 (три продолжительных вспышки, две короткие вспышка) | Датчик кислорода | Оборвана электрическая цепь датчика кислорода |
| Код 33 (три продолжительных вспышки, три короткие вспышки) | Датчик скорости автомобиля | Отсутствует сигнал датчика скорости автомобиля |
| Код 35 (три продолжительных вспышки, пять коротких вспышек) | Электромагнитный клапан очистки | Электромагнитный клапан очистки постоянно включен или постоянно выключен |
| Код 41 (четыре продолжительных вспышки, одна короткая вспышка) | Состав топливной смеси | Не оптимальное соотношение топливной смеси |
| Код 42 (четыре продолжительных вспышки, две короткие вспышка) | Сигнал переключения | Неправильный сигнал переключения |
| Код 44 (четыре продолжительных вспышки, четыре короткие вспышки) | Исполнительный механизм заслонки | Неисправен клапан исполнительного механизма заслонки |
| Код 45 (четыре продолжительных вспышки, пять коротких вспышек) | Атмосферный датчик | Неисправен атмосферный датчик |
| Код 49 (четыре продолжительных вспышки, девять коротких вспышек) | Датчик потока воздуха | Неисправен датчик потока воздуха |
| Код 51 (пять продолжительных вспышек, одна короткая вспышка). | Нейтральный выключатель | Нейтральный выключатель остается в постоянно включенном положении |
| Код 51 (пять продолжительных вспышек, одна короткая вспышка) | Блокиратор стартера | Выключатель блокировки остается постоянно во включенном положении |
| Код 52 (пять продолжительных вспышек, две короткие вспышки) | Габаритный выключатель | Выключатель парковки остается в постоянно включенном положении |
OBD2
| Для определения кодов неисправности в системе самодиагностики OBD2 необходимо включить сканер в диагностический 16-контактный разъем. |
Коды неисправности в системе самодиагностики OBD2 состоят из пяти цифр. Коды неисправности системы самодиагностики OBD2
| Код | Неисправность |
| R0100 | неисправна электрическая цепь или датчик потока воздуха (MAF) |
| R0101 | неправильное показание датчика потока воздуха (MAF) |
| R0102 | низкое напряжение датчика потока воздуха (MAF) |
| R0103 | высокое напряжение датчика потока воздуха (MAF) |
| R0105 | неисправна электрическая цепь или датчик давления |
| R0106 | неточное показание датчика давления |
| R0107 | низкое напряжение датчика давления |
| R0108 | высокое напряжение датчика давления |
| R0115 | неисправна электрическая цепь или датчик |
| R0116 | низкий сигнал от датчика температуры охлаждающей жидкости (ЕСТ) |
| R0117 | высокий сигнал от датчика температуры охлаждающей жидкости (ЕСТ) |
| R0120 | неисправность электрической цепи или датчика положения дроссельной заслонки (TPS) |
| R0121 | неправильное показание датчика положения дроссельной заслонки (TPS) |
| R0122 | низкий сигнал от датчика положения дроссельной заслонки (TPS) |
| R0123 | высокий сигнал от датчика положения дроссельной заслонки (TPS) |
| R0125 | низкая температура охлаждающей жидкости |
| R0130 | неисправна электрическая цепь или датчик кислорода |
| R0133 | замедленный сигнал от датчика кислорода |
| R0135 | неисправность электрической цепи обогревателя датчика кислорода |
| R0136 | неисправность электрической цепи нижнего датчика кислорода |
| R0139 | замедленный сигнал от нижнего датчика кислорода |
| R0141 | неисправность электрической цепи обогревателя нижнего датчика кислорода |
| R0170 | неоптимальное соотношение топливное смеси |
| R0181 | неправильное показание датчика температуры |
| R0182 | низкий сигнал от датчика температуры |
| R0183 | высокий сигнал от датчика температуры |
| R0201 | неисправна топливная форсунка 1 |
| R0202 | неисправна топливная форсунка 2 |
| R0203 | неисправна топливная форсунка 3 |
| R0204 | неисправна топливная форсунка 4 |
| R0261 | низкий сигнал в электрической цепи топливной форсунки 1 |
| R0262 | высокий сигнал в электрической цепи топливной форсунки 1 |
| R0264 | низкий сигнал электрической цепи топливной форсунки 2 |
| R0265 | высокий сигнал электрической цепи топливной форсунки 2 |
| R0267 | низкий сигнал электрической цепи топливной форсунки 3 |
| R0268 | высокий сигнал электрической цепи топливной форсунки 3 |
| R0270 | низкий сигнал электрической цепи топливной форсунки 4 |
| R0271 | высокий сигнал электрической цепи топливной форсунки 4 |
| R0301 | обнаружены пропуски зажигания цилиндра № 1 |
| R0302 | обнаружены пропуски зажигания цилиндра № 2 |
| R0303 | обнаружены пропуски зажигания цилиндра № 4 |
| R0304 | обнаружены пропуски зажигания цилиндра № 4 |
| R0325 | неисправность электрической цепи датчика детонации |
| R0335 | неисправность электрической цепи датчика угла поворота коленчатого вала |
| R0336 | искаженный сигнал датчика угла поворота коленчатого вала |
| R0340 | неисправна электрическая цепь датчика положения распределительного вала |
| R0341 | искаженный сигнал датчика положения распределения распределительного вала |
| R0400 | неисправность системы повторного сжигания отработанных газов (EGR) |
| R0403 | неисправность электрической цепи системы повторного сжигания отработанных газов (EGR) |
| R0420 | низкая эффективность катализатора |
| R0440 | неисправность в системе улавливания паров топлива (EVAP) |
| R0441 | неисправность в системе очистки улавливания паров топлива (EVAP) |
| R0443 | неисправность электрической цепи или регулирующего клапана очистки системы EVAР |
| R0446 | неисправность вентиля системы EVAP |
| R0451 | неправильный сигнал датчика давления топливного бака системы EVAP |
| R0452 | низкий сигнал датчика давления топливного бака системы EVAP |
| R0453 | высокий сигнал датчика давления топливного бака системы EVAP |
| R0461 | неправильный сигнал датчика уровня топлива |
| R0462 | низкий сигнал в цепи датчика уровня топлива |
| R0463 | высокий сигнал в цепи датчика уровня топлива |
| R0500 | неисправность электрической цепи или VSS |
| R0505 | неисправность в системе контрольного воздушного клапана (IAC) |
| R0506 | слишком низкие обороты холостого хода |
| R0507 | слишком высокие обороты холостого хода |
| R0600 | неисправность линий связи |
| R0601 | внутренняя ошибка памяти блока управления |
| R0703 | неисправность выключателя стоп-сигналов |
| R0705 | неисправность электрической цепи или датчика включенной передачи |
| R0710 | неисправность электрической цепи или датчика температуры масла в коробке передач |
| R0720 | неисправность электрической цепи системы VSS |
| R0725 | неисправность в электрической цепи оборотов двигателя |
| R0731 – R0734 | неправильное передаточное отношение |
| R0740 и R0743 | неисправность гидротрансформатора |
| R0748 – R0763 | неисправность электромагнитного клапана |
